Lärmschutzsysteme für Batteriespeicher.

Ein Batteriespeicher arbeitet Tag und Nacht. Wechselrichter, Transformatoren und die Kühlung der Container erzeugen ein gleichmäßiges Dauergeräusch, oft mit tiefen Tönen. Liegt ein Wohnhaus in der Nähe, entscheidet meist der Nachtwert darüber, wie viel Abschirmung der Speicher braucht. Wir liefern dafür drei Wandsysteme, die sich je nach Platz, Laufzeit und Umgebung kombinieren lassen.

Was an einem Speicher Lärm macht

Quelle	Geräusch
Wechselrichter und Umrichter	Lüfterrauschen, dazu tonale Anteile
Transformatoren	Brummen bei 100 Hz und Vielfachen davon
Klimageräte und Lüfter der Container	breitbandiges Rauschen, je nach Last und Außentemperatur

Weil die Anlage nachts genauso läuft wie tagsüber, ist in der Regel der Nachtwert der TA Lärm maßgeblich. Deutlich hörbare Töne, etwa das Brummen eines Trafos, erhalten dabei einen Zuschlag. Welche Pegel am Nachbarhaus ankommen und wie hoch und lang eine Wand sein muss, ergibt sich aus dem Schallgutachten für Ihr Projekt. Wir bauen nach diesen Vorgaben, die Prognose selbst erstellt ein Akustikbüro.

Drei Systeme für drei Situationen

Viel Fläche, dauerhafte Anlage: RAU Klimawand R3

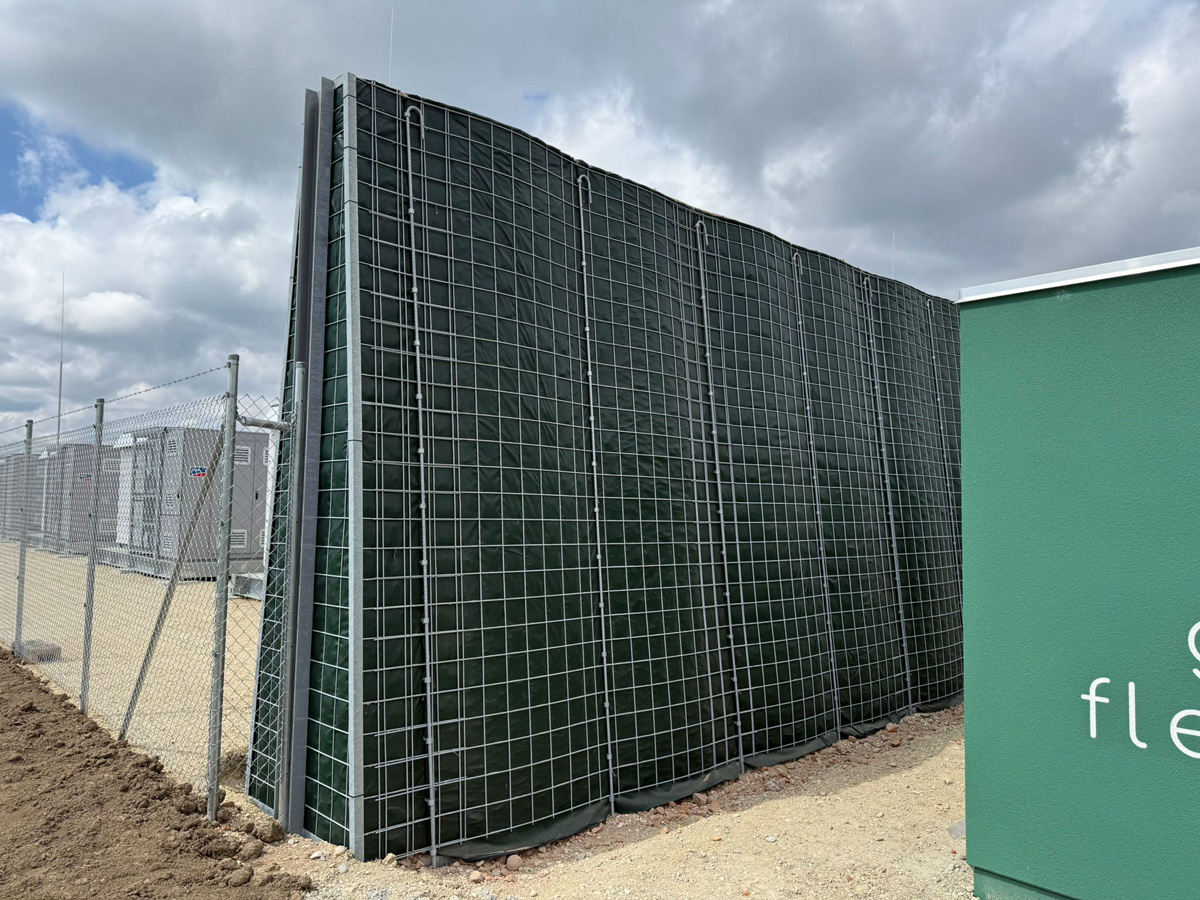

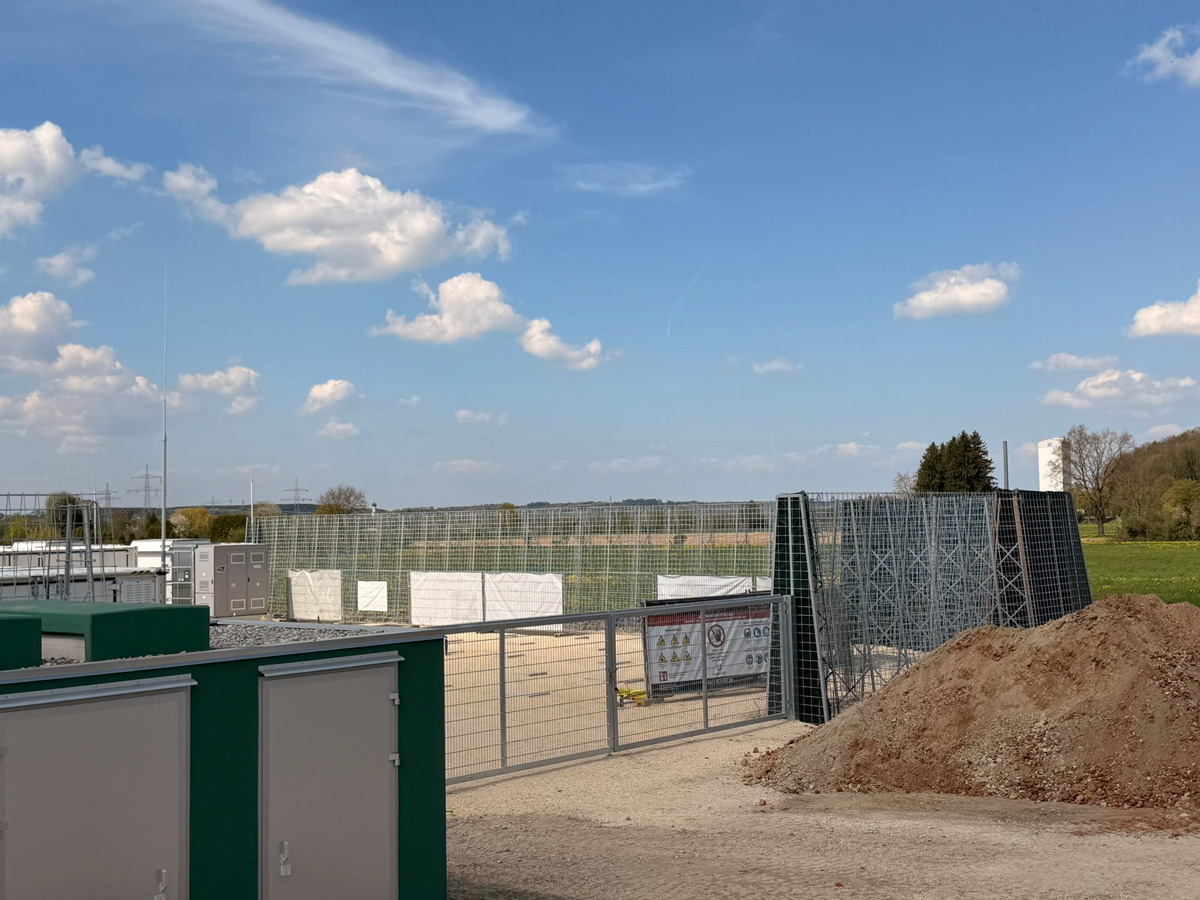

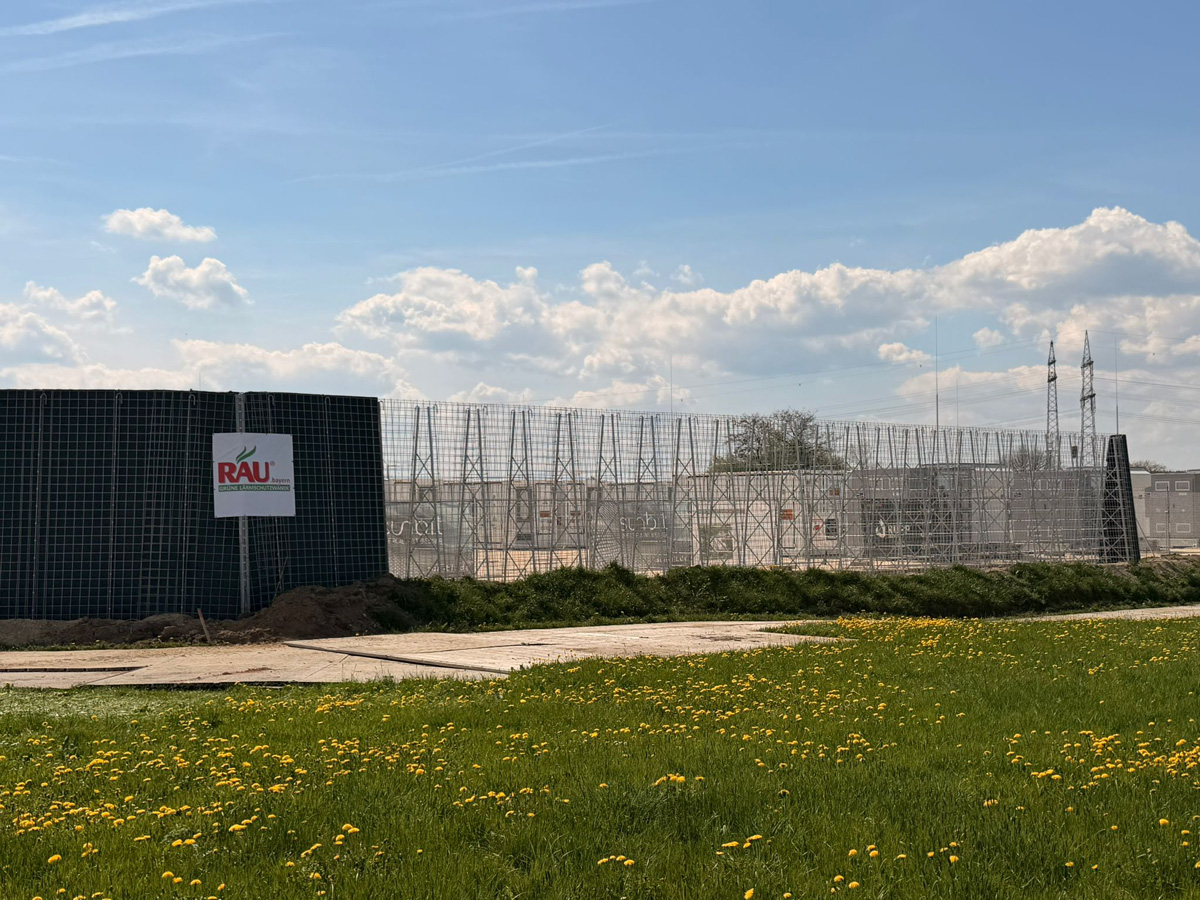

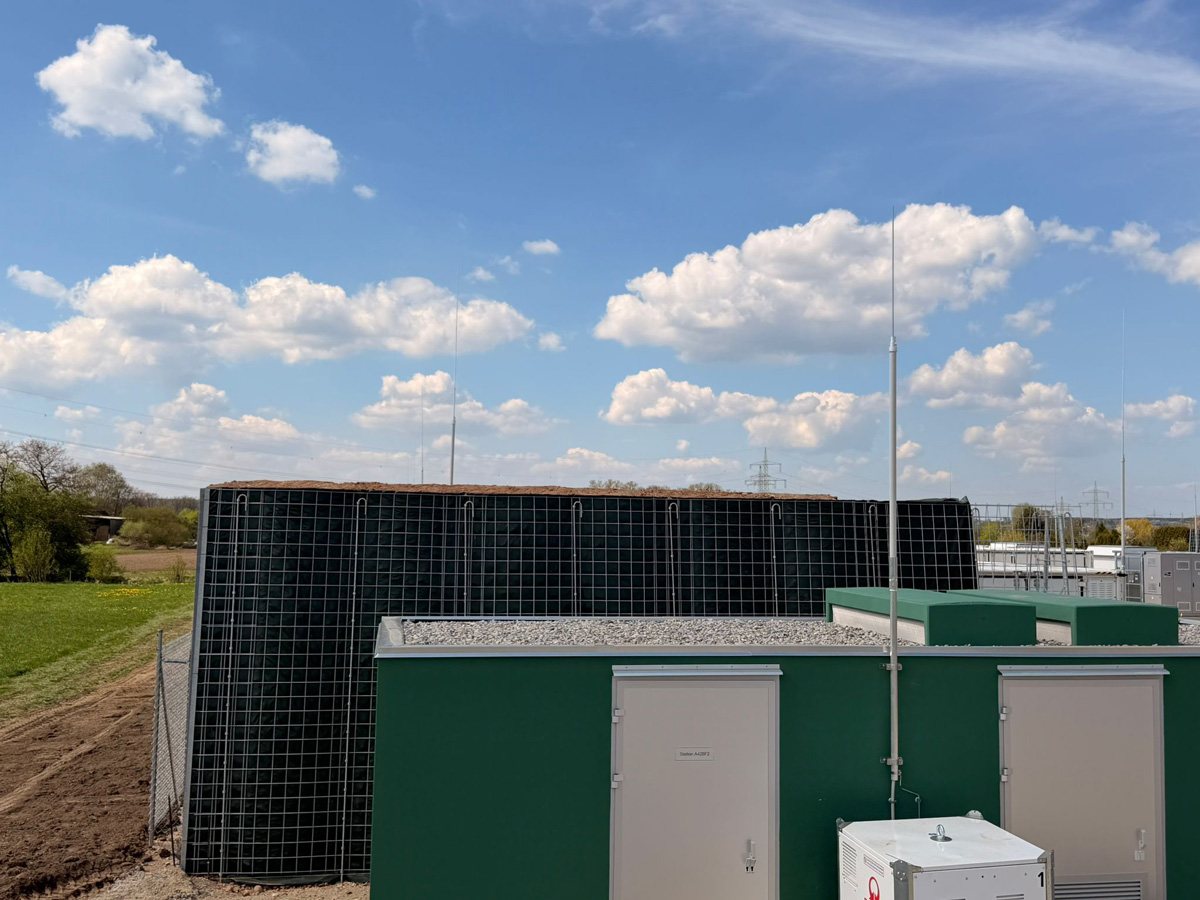

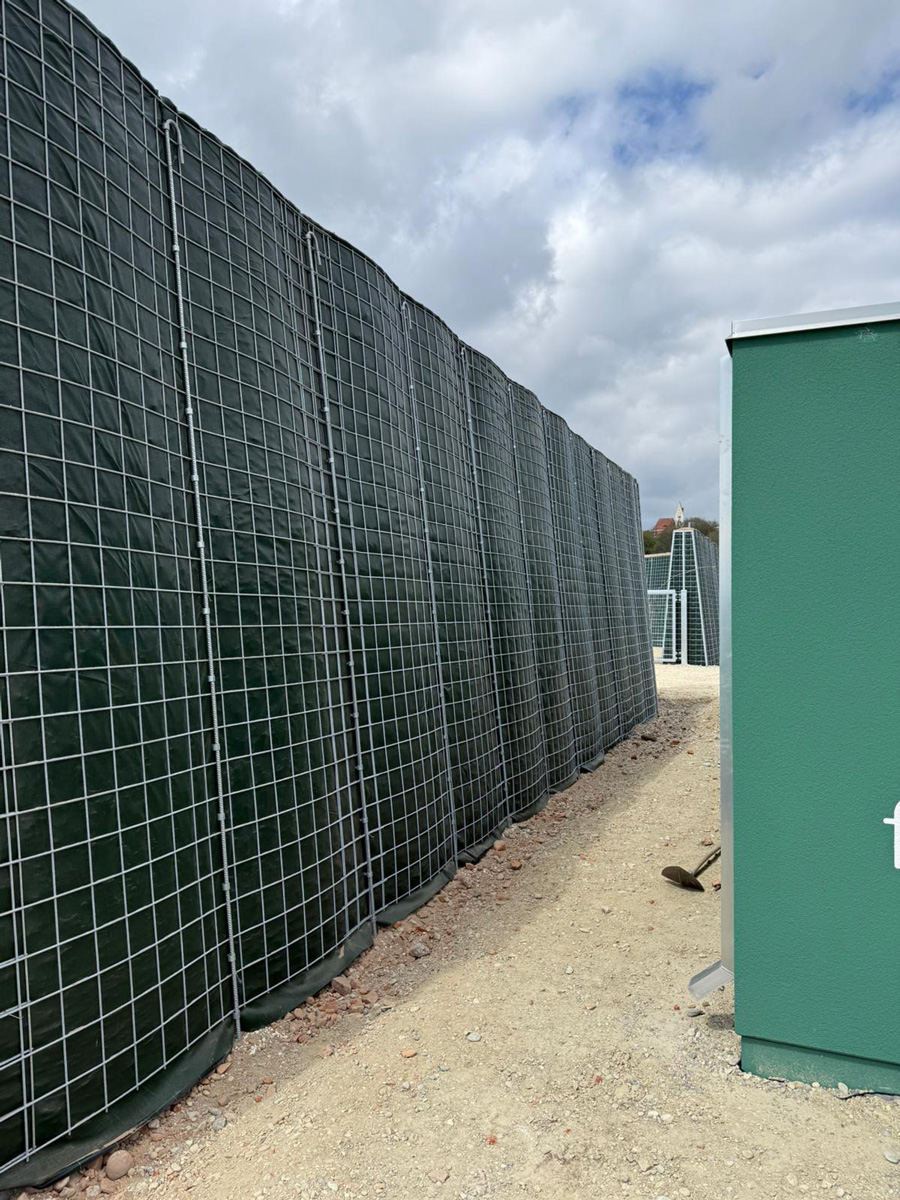

Die RAU Klimawand R3 besteht aus verzinkten Stahlkörben mit mineralischer Füllung. Sie wird bepflanzt und wächst zu. Am Fuß ist sie je nach Höhe 80 bis 300 cm breit. Die Masse der Füllung hilft gerade bei tiefen Frequenzen. Am liebsten füllen wir mit geeignetem Aushub aus der Baustelle, sonst mit zertifiziertem Recycling-Schotter oder Kies aus der Region.

Geprüft sind eine Schalldämmung von 63 dB (Gruppe B3) und, mit Erdfüllung, eine Schallabsorption von 20 dB (Gruppe A4). Mit anderen Schüttungen liegt die Absorption laut Leistungserklärung nur bei 5 bis 8 dB. Wenn Absorption auf der Speicherseite gefordert ist, legen wir die Füllung deshalb danach aus.

Wenig Platz: RAU Rock Extensiv

Steht der Speicher dicht an der Grundstücksgrenze oder an einer Zufahrt, passt die RAU Rock Extensiv. Sie besteht aus Schalldämmplatten aus Faserzement mit wasserabweisender Steinwolle und braucht keine Füllung. Die Mindestbaubreite liegt bei 13 cm, üblich sind rund 25 cm. Ein Gutachten von acouplan bescheinigt 26 dB Schalldämmung (B3) und 20 dB Absorption (A4). Mehr dazu auf der Seite Schmale Lärmschutzwand ab 13 cm.

Bauphase oder Übergang: RAU Rock Mobil

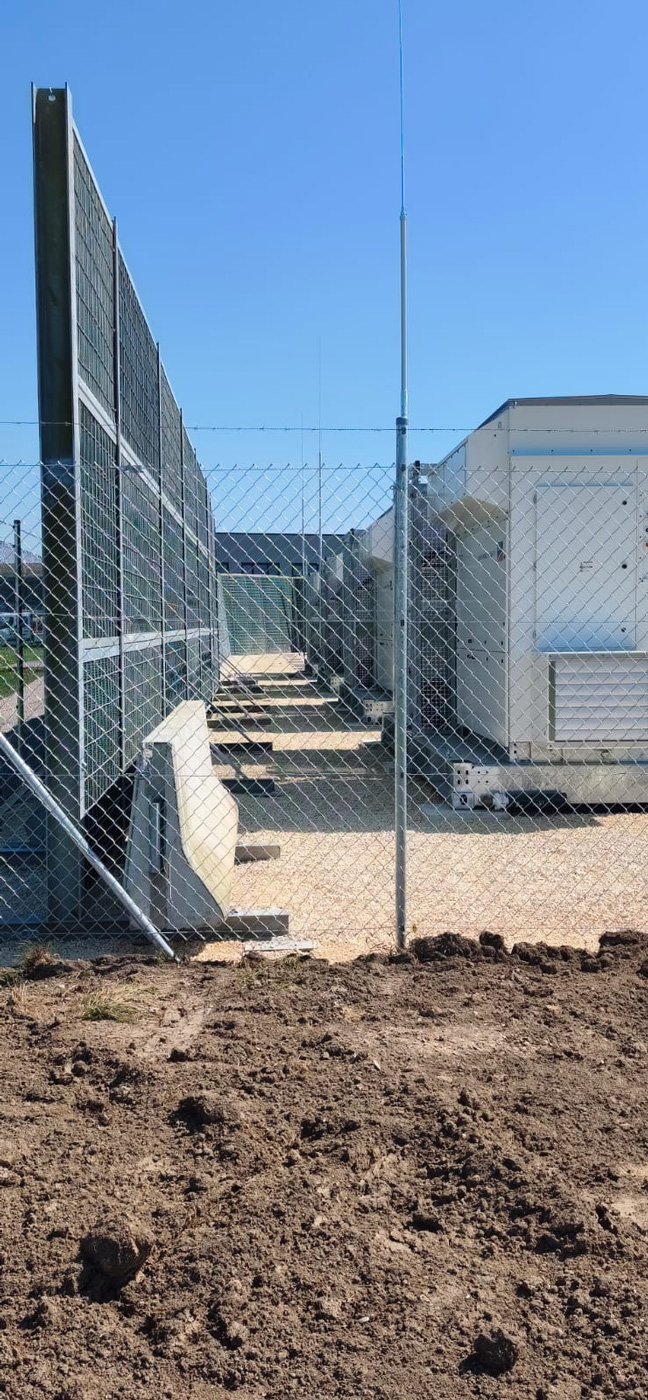

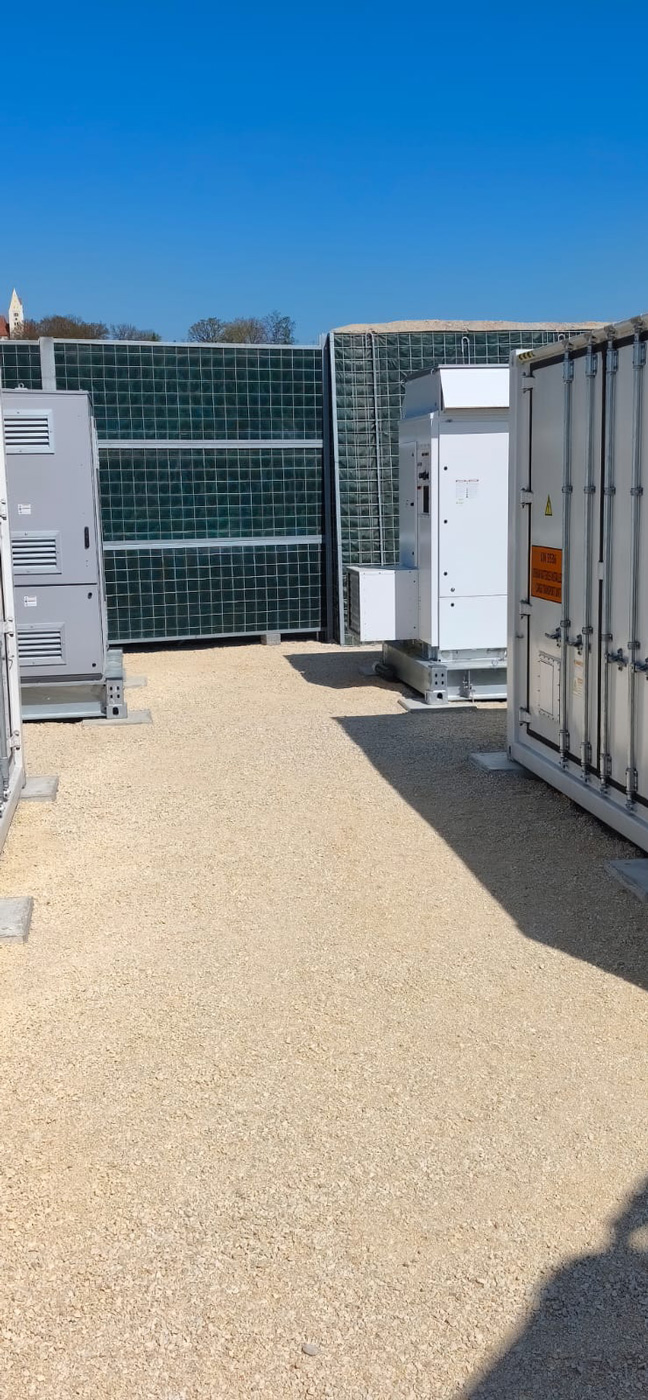

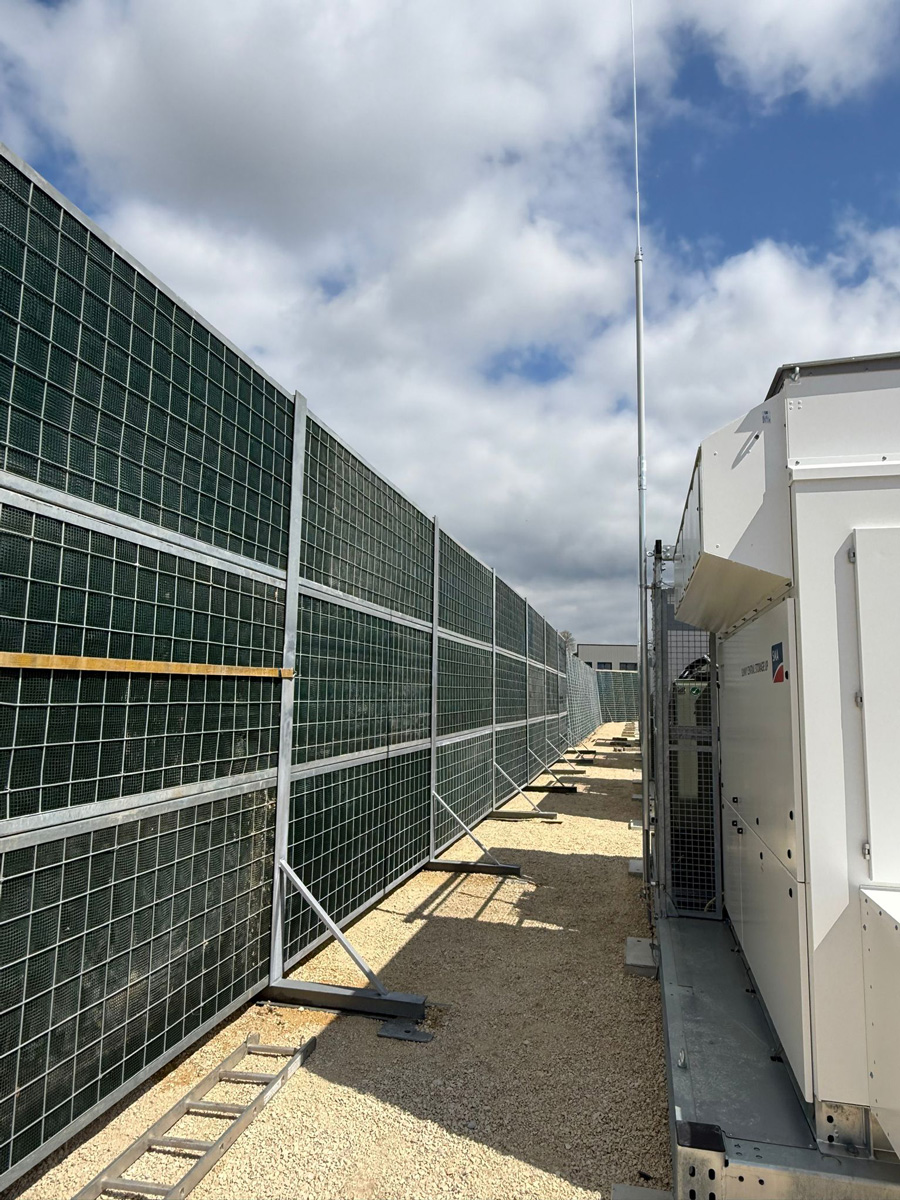

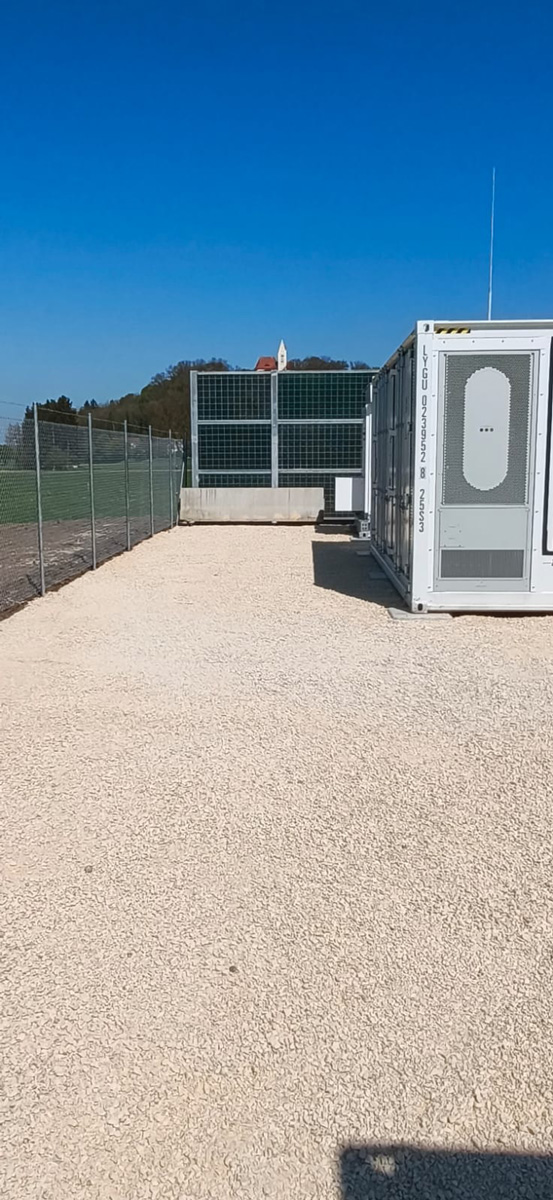

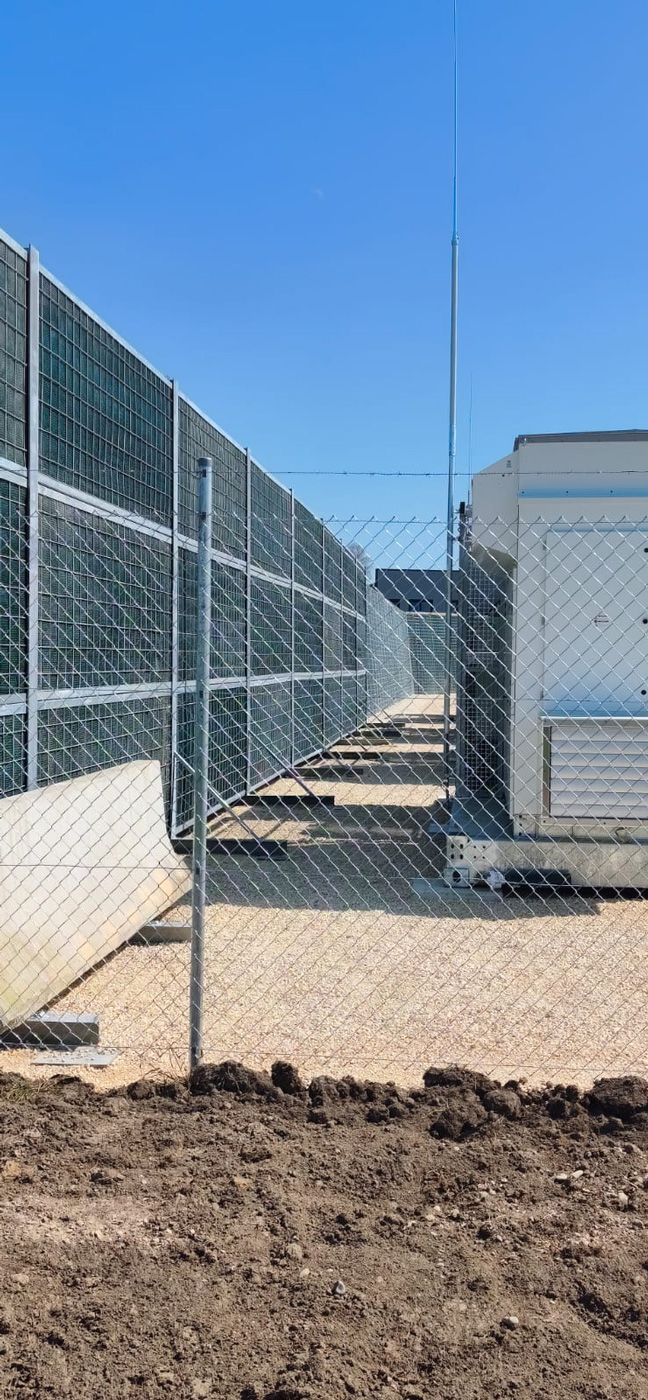

Die RAU Rock Mobil steht auf mobilen Betonfundamenten. Verzinkte Stahlträger halten vormontierte Elemente. Laut Datenblatt erreicht sie 20 dB Absorption und 26 dB Schalldämmung. Sie eignet sich, wenn ein Speicher schrittweise wächst oder wenn Lärmschutz nur für eine bestimmte Zeit gebraucht wird. Später lässt sie sich abbauen und an anderer Stelle wieder aufstellen.

Wand oder Einhausung

Eine freistehende Wand schirmt eine Seite ab. Liegt Wohnbebauung auf mehreren Seiten oder ist ein einzelnes Gerät besonders laut, kann eine Einhausung sinnvoll sein. Dann müssen Kühlluft, Wartungszugänge und Brandschutz von Anfang an mitgeplant werden. Ein Speichercontainer darf seine eigene Abluft nicht wieder ansaugen.

Dass sich die Klimawand für Einhausungen mit Türen eignet, zeigt ein Projekt auf einem Werksgelände: Dort haben wir Container mit einer bis 4,80 m hohen Klimawand umbaut und zwei Lärmschutztüren eingesetzt (Bericht aus Pfaffenhofen an der Ilm). Wie man die Abschirmung gegen tiefe Töne plant, erklärt der Beitrag tieffrequenter Lärm bei Batteriespeichern.

Was wir für die Planung brauchen

Lageplan mit Containern, Wechselrichtern, Trafos und Zufahrten
Schallgutachten oder die Vorgaben der Genehmigungsbehörde, falls vorhanden
verfügbare Breite entlang der geplanten Wandlinie
geplante Bauzeit und ob der Lärmschutz dauerhaft oder befristet gebraucht wird

Daraus schlagen wir System, Wandverlauf und Höhe vor. Wir liefern die Bauteile oder bauen die Wand mit eigenen Leuten. Die Systeme lassen sich auch nachträglich an bestehenden Speichern aufstellen, wenn sich nach der Inbetriebnahme Beschwerden ergeben.

Einen Überblick über Planung und Genehmigung von Lärmschutz an Speicherparks gibt die Seite Lärmschutzwand für Batteriespeicher. Datenblätter und Gutachten finden Sie unter Downloads.

Häufige Fragen

Welches RAU-System passt an einen Batteriespeicher?

Das hängt vor allem von der freien Breite und der Laufzeit ab. Bei ausreichend Fläche bauen wir die RAU Klimawand R3, bei wenig Platz die RAU Rock Extensiv ab 13 cm Baubreite, für befristeten Bedarf die RAU Rock Mobil. Die Systeme lassen sich auch kombinieren.

Hilft eine Wand auch gegen das Brummen von Transformatoren?

Tiefe Töne um 100 Hz lassen sich schwerer abschirmen als Rauschen. Es hilft eine schwere Wand nah an der Quelle, ohne Lücken und ausreichend lang. Die gefüllte Klimawand bringt dafür viel Masse mit. Wie viel sie am Nachbarhaus bewirkt, zeigt nur die Schallprognose für den konkreten Standort.

Welche Schallwerte sind für die Klimawand geprüft?

Die Schalldämmung von 63 dB (B3) ist durch die CE-Leistungserklärung und eine Messung vor Ort belegt. Die Schallabsorption von 20 dB (A4) gilt mit Erdfüllung. Mit anderen Schüttungen liegt sie laut Leistungserklärung bei 5 bis 8 dB.

Kann man Lärmschutz an einem bestehenden Speicher nachrüsten?

Ja. Die Wände werden vor Ort aufgebaut und brauchen keine Änderung an der Anlage selbst. Wichtig ist, dass Zufahrten, Wartungswege und die Luftführung der Container frei bleiben.
